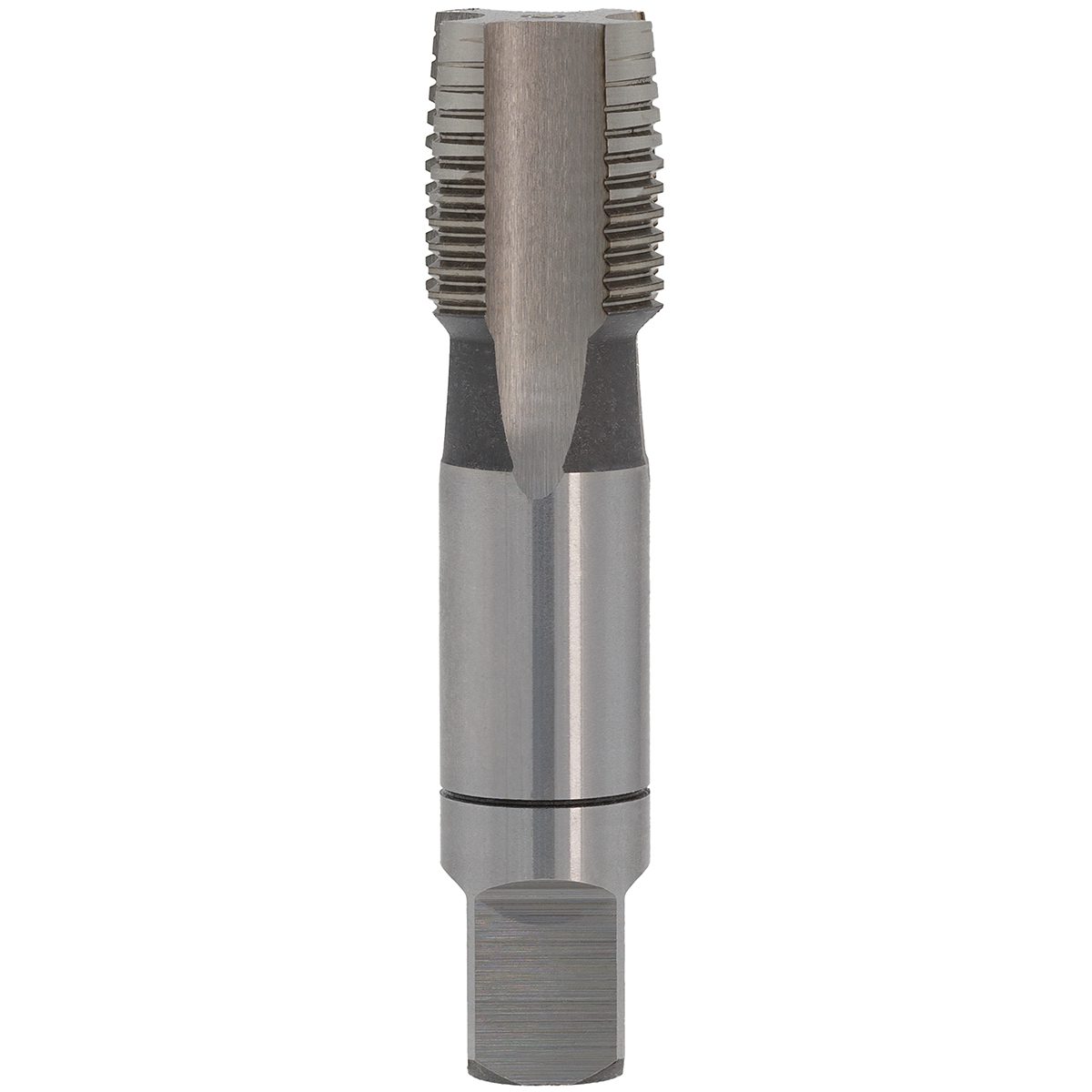

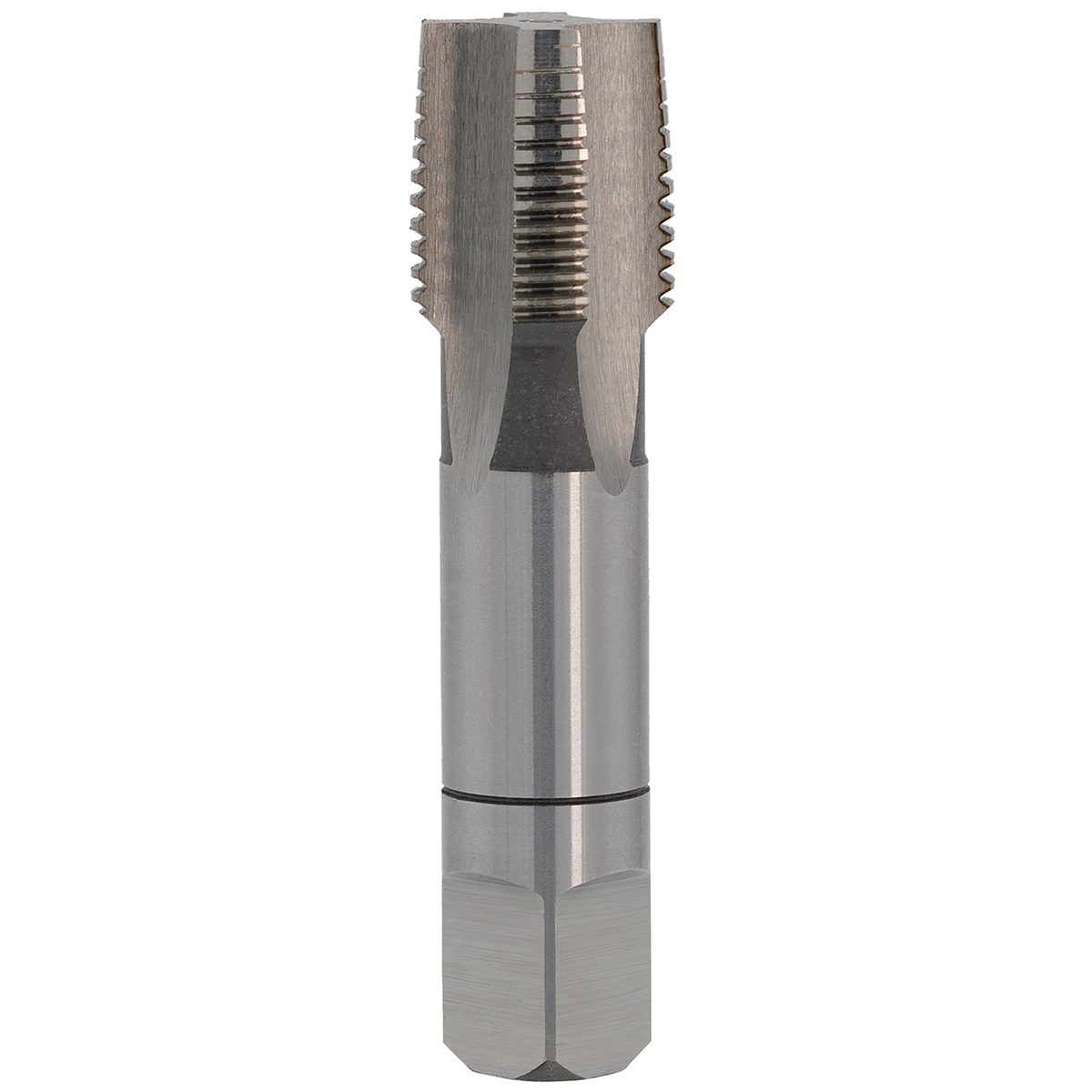

Gwintowniki ręczne G1″ DIN 5157 HSS – zestaw 2-częściowy

Gwintowniki służą do wykonywania gwintów rurowych cylindrycznych typu G (BSPP), zgodnych z normą DIN 5157. Są to gwinty stosowane w instalacjach hydraulicznych i pneumatycznych, gdzie szczelność uzyskuje się poprzez dodatkowe uszczelnienie, a nie sam gwint.

Nie. Gwint typu G jest gwintem cylindrycznym, który nie zapewnia samodzielnego uszczelnienia. Do uzyskania szczelności wymagane jest zastosowanie uszczelki, podkładki lub o-ringu.

Gwint cylindryczny (G) ma stałą średnicę i odpowiada za połączenie elementów, natomiast gwint stożkowy (R) zwęża się i może samodzielnie uszczelniać połączenie poprzez klinowanie się elementów.

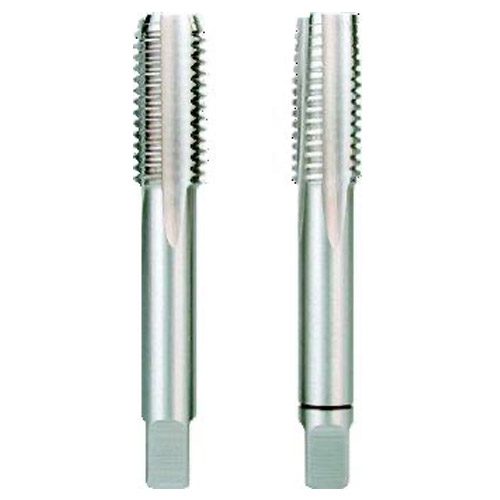

Zestaw obejmuje gwintownik wstępny (tzw. zdzierak), który rozpoczyna proces skrawania i prowadzi narzędzie, oraz gwintownik wykańczający (wykańczak), który nadaje ostateczny profil i dokładność gwintu. Takie rozwiązanie zwiększa precyzję i zmniejsza ryzyko uszkodzenia narzędzia.

Nie jest to zalecane. Pominięcie etapu wstępnego (zdzieraka) zwiększa obciążenie narzędzia wykańczającego i może prowadzić do jego szybszego zużycia lub uszkodzenia, szczególnie przy większych średnicach gwintu.

Gwintowniki wykonane ze stali HSS nadają się do obróbki stali konstrukcyjnej, stali narzędziowej, stali nierdzewnej (z użyciem odpowiedniego środka smarnego) oraz metali kolorowych.

Tak. Stosowanie oleju do gwintowania znacząco zmniejsza tarcie, poprawia jakość powierzchni gwintu, ułatwia odprowadzanie wiórów oraz wydłuża żywotność narzędzia.

Są to gwintowniki przeznaczone głównie do pracy ręcznej. W niektórych przypadkach mogą być stosowane w maszynach, jednak wymaga to odpowiedniego uchwytu oraz kontroli parametrów pracy.

Należy stosować odpowiedni olej, wykonywać ruchy robocze z cofaniem narzędzia w celu łamania wióra oraz unikać nadmiernego obciążenia. Szczególnie ważne jest prowadzenie gwintownika osiowo względem otworu.

Tak. Gwinty cylindryczne typu G zapewniają wysoką powtarzalność i umożliwiają wielokrotny montaż i demontaż, pod warunkiem zastosowania odpowiedniego elementu uszczelniającego.
