Gwintownik maszynowy DIN 5156 B HSS-E G1 (BSPP) ISO 2/6H – Koronet

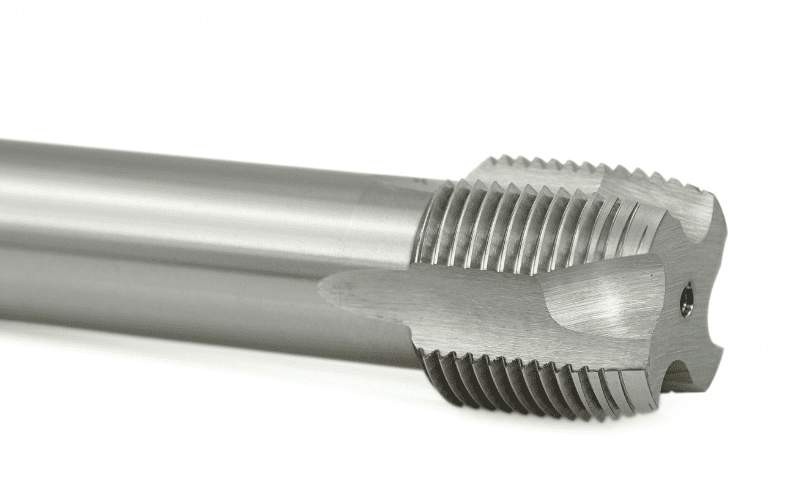

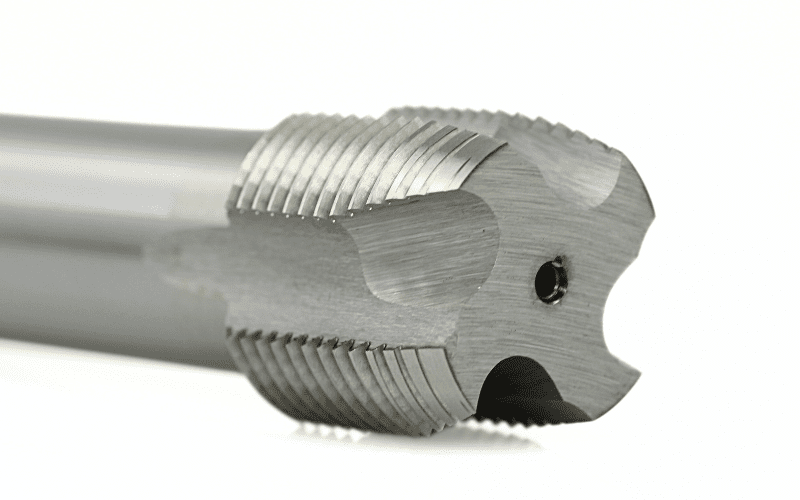

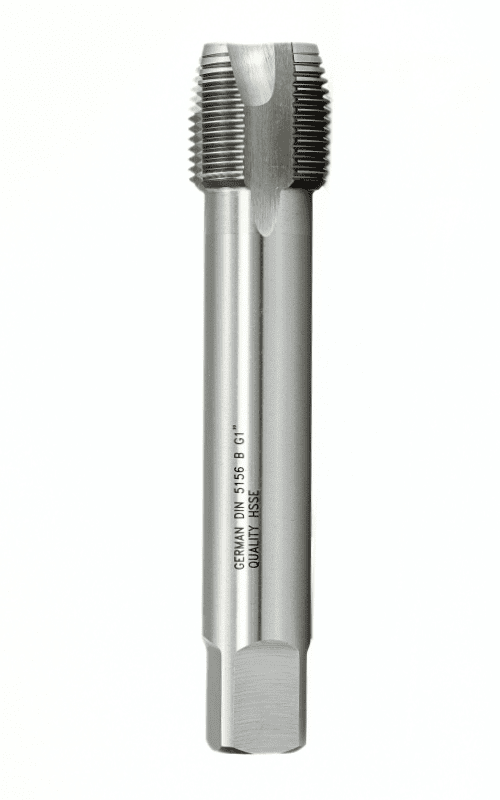

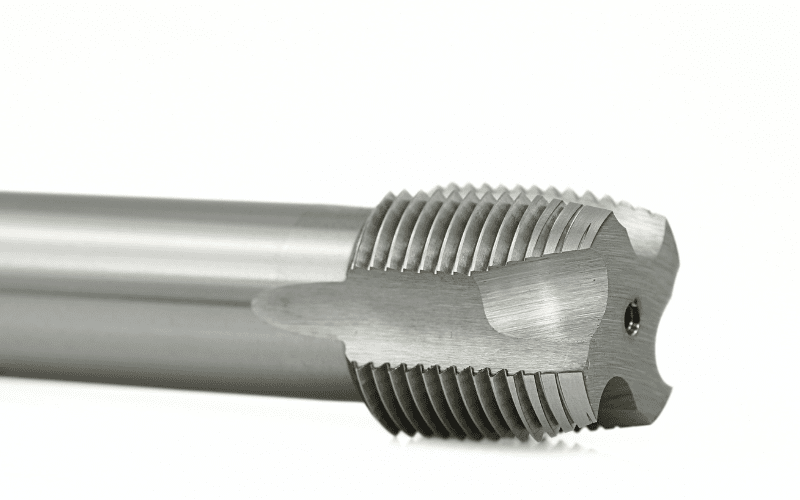

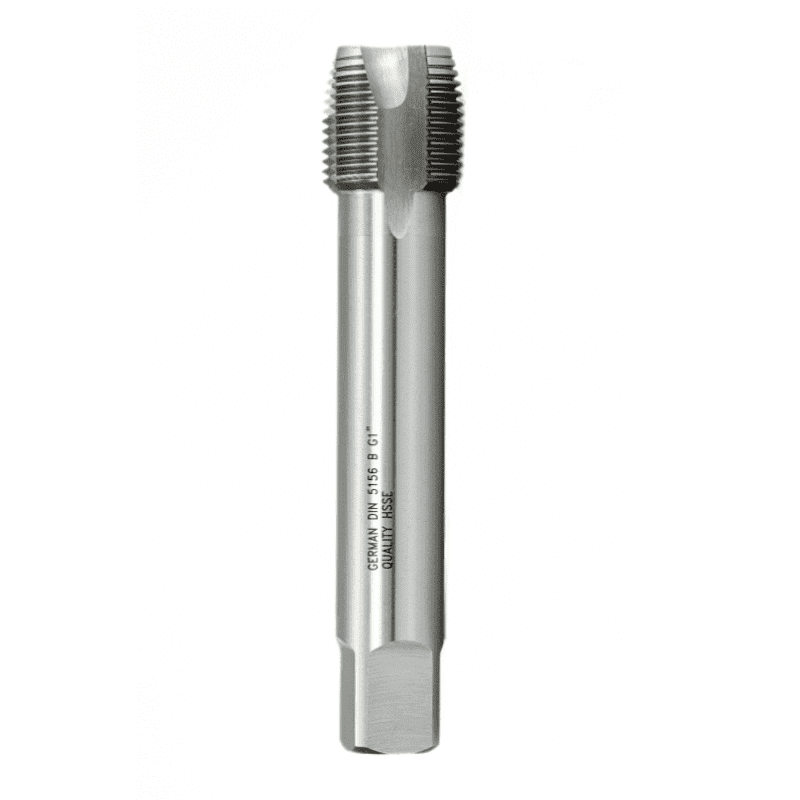

Gwintownik maszynowy DIN 5156 typ B marki Koronet to precyzyjne narzędzie przeznaczone do wykonywania wewnętrznych gwintów rurowych walcowych typu G (BSPP – British Standard Pipe Parallel) w rozmiarze G1. Gwint BSPP (G) jest gwintem walcowym (równoległym), co oznacza, że nie uszczelnia połączenia na samym gwincie – szczelność uzyskuje się zwykle poprzez uszczelkę / O-ring / uszczelnienie czołowe w zależności od konstrukcji złącza.

Narzędzie wykonane jest ze stali szybkotnącej kobaltowej HSS-E (HSSE), co zapewnia dobrą odporność na zużycie i stabilną pracę w warunkach warsztatowych oraz produkcyjnych.

Gwint G1 (BSPP) – do połączeń rurowych z uszczelnieniem

Gwintownik wykonuje gwint rurowy walcowy G1 (BSPP) o profilu Whitwortha (55°). Tego typu gwint:

• służy do prowadzenia i docisku elementów złącznych,

• jest powszechnie spotykany w rozwiązaniach rurowych i armaturze,

• wymaga uszczelnienia konstrukcyjnego (np. uszczelka, O-ring), ponieważ gwint ponieważ gwint ma stałą średnicę (jest walcowy) i nie uszczelnia się samoczynnie poprzez wzajemne zaklinowanie zwojów.

Typ B – geometria do otworów przelotowych

Zgodność z oznaczeniem DIN 5156 / B wskazuje na typ B, czyli geometrię z nakrojem przeznaczoną do wykonywania gwintów w otworach przelotowych, gdzie liczy się płynne wprowadzenie narzędzia i stabilne prowadzenie w trakcie gwintowania.

Stal HSS-E (HSSE) – stabilność i trwałość

Gwintownik wykonany jest ze stali szybkotnącej z dodatkiem kobaltu HSS-E, która charakteryzuje się:

• podwyższoną odpornością na obciążenia i temperaturę pracy,

• dobrą odpornością na zużycie,

• stabilną pracą przy powtarzalnym gwintowaniu.

Tolerancja ISO 2 / 6H – standard dla gwintów wewnętrznych

Oznaczenie ISO 2 / 6H informuje o klasie tolerancji wykonywanego gwintu wewnętrznego. 6H to najczęściej stosowana tolerancja dla gwintów wewnętrznych, zapewniająca kompatybilność z typowymi elementami złącznymi w danym standardzie.

Zastosowanie

Gwintownik przeznaczony jest do wykonywania gwintów wewnętrznych G1 (BSPP) zgodnie z DIN 5156, w aplikacjach, w których połączenie rurowe jest realizowane z uszczelnieniem poza gwintem (w zależności od konstrukcji złącza).
